HelixPico、Mint60 に続いて、自作キーボード 3作目。

今回作ったのは ErgoDash。この記事はErgoDashを使って書いています。

booth.pm

本当はMint60より先に購入していたのだけど、色々と手違いがあったりして遅くなってしまった。

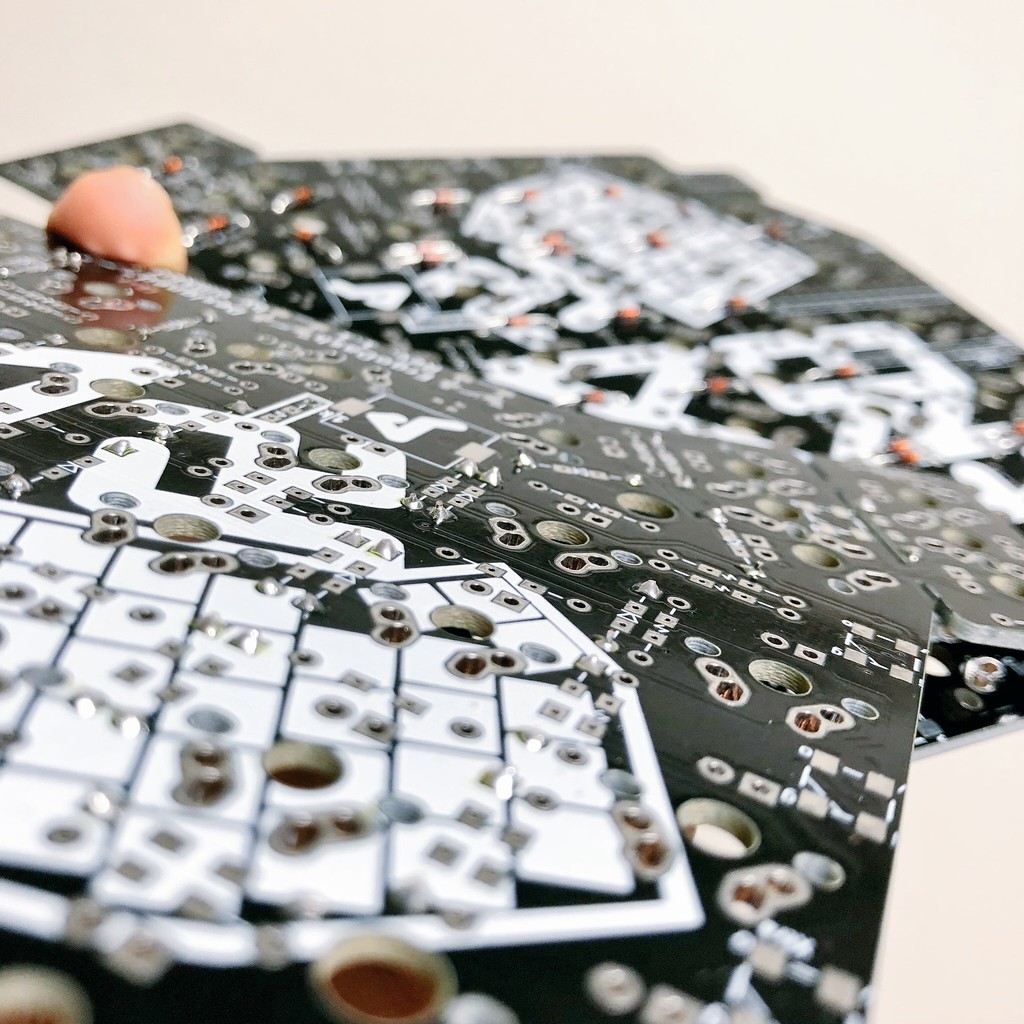

組み立て

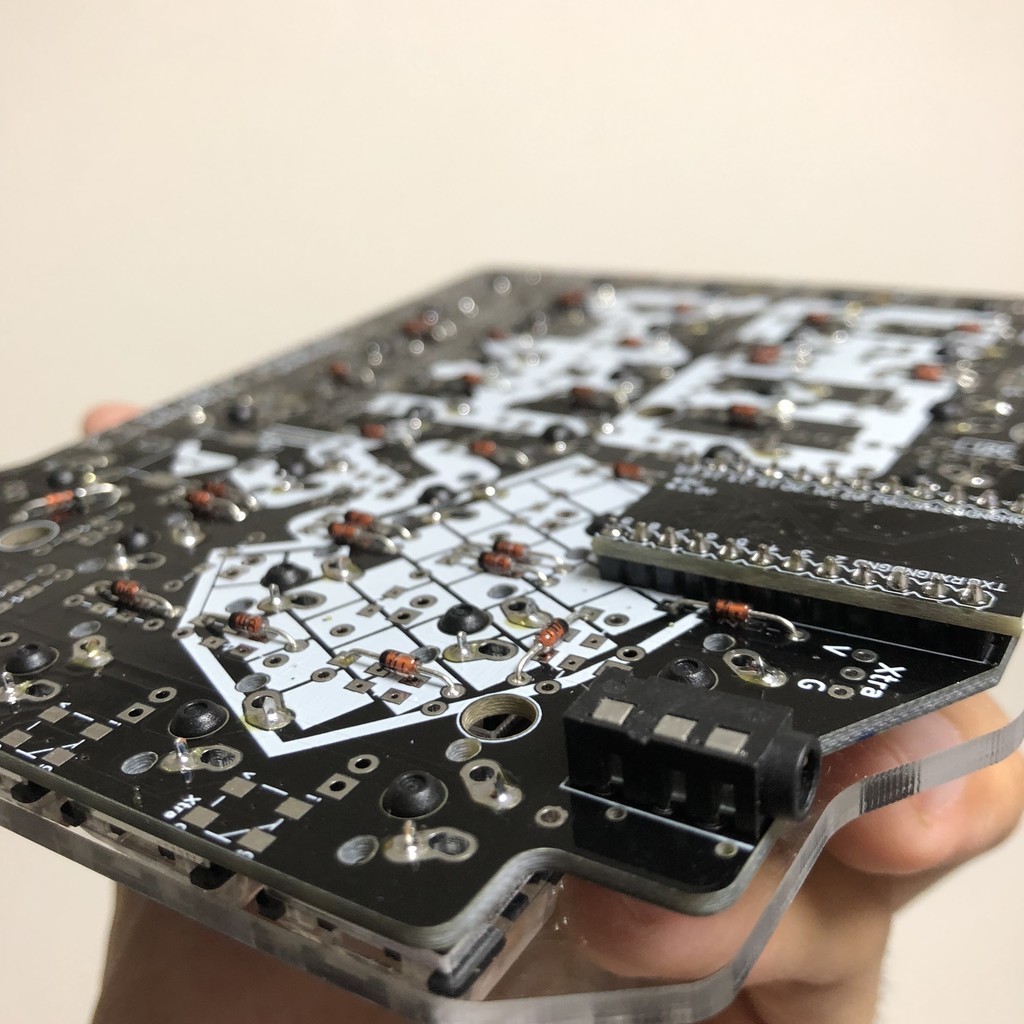

キー数が多い分大変っていう以外はそれほど難しいことなかった、と思う。ダイオードが隣り合わせで配置されている箇所が多くて繋がってしまわないよう気をつける必要があった、くらいかな

使用感

配列

最初に買ったHelixPicoはOrtholinear(格子配列)、次のMint60はRow-Staggered(横にズレている標準キーボードによくあるやつ)、そして今度のErgoDashはColumn-Staggered(縦にズレて配置されているタイプ)、ということでそれぞれ違う種類のものが揃った。まだ慣れていないけど、なんとなく感覚ではこのColumn-Staggeredが一番理にかなっていて良いと思っているのでとにかく練習してみようと思う。

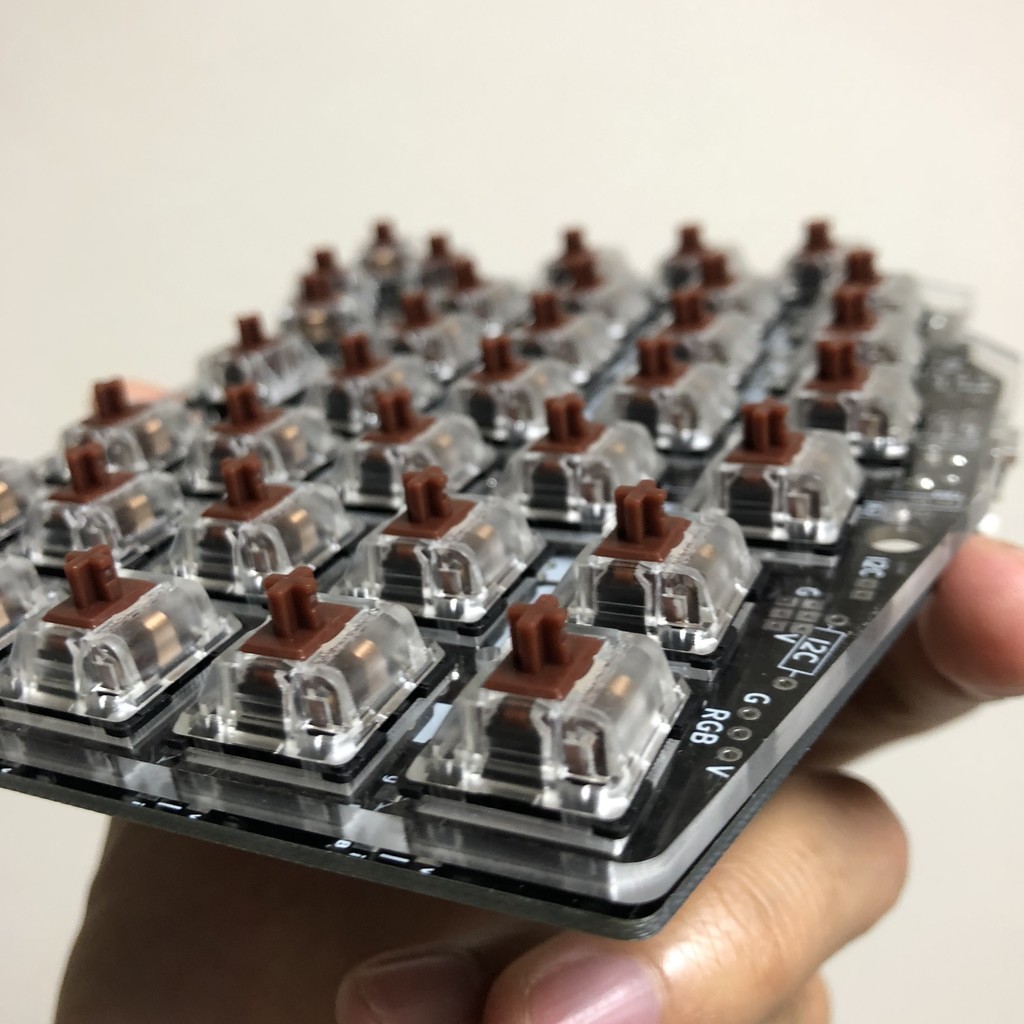

キースイッチ

前回まではLinearなスイッチだったけど、今回はTactileなものにチャレンジしてみた。

talpkeyboard.stores.jp

押し心地は良いかなー。元々あんまりこだわりないのでどうでもいいっちゃどうでもいいんだけどｗただやっぱりちょっとうるさい気がするので職場とかで使うにはちょっと気になるかも… Silentタイプだったら問題なかっただろうか。

キーマップ

やっぱりキーが多くて戸惑うｗ数字キーの行があるのは少し安心感はあるがやっぱり遠いのであまり積極的に使いたいとは思わない。Modifier Keyでうまく解決させたいところ。最内側の列もなかなか使いどころが難しい。滅多に使わないけど一発で打てると嬉しいキーがあったら指を伸ばして使う、くらいのが良いのだろうか。実際自分はreturnキーはほぼ押さないのでそういのを置いておくと良いのかもしれない

最下段は内側に押しやすい感じの位置で複数あるのが嬉しい。HelixPicoほぼ不満なかったけどちょっと親指が押しづらいかな、と思っていたのでこの形状この位置で親指の選択肢が3〜4個あるといいなと思っている。

現時点ではちょっと default から書き換えた程度。

--- keymaps/default/keymap.c    2018-10-20 11:10:29.000000000 +0900
+++ keymaps/sugyan/keymap.c     2018-11-09 00:34:47.000000000 +0900
@@ -37,11 +37,11 @@
    * ,----------------------------------------------------------------------------------------------------------------------.
    */
   [_QWERTY] = LAYOUT( \
-    KC_ESC,  KC_1,    KC_2,    KC_3,    KC_4,    KC_5,    KC_LBRC,                        KC_RBRC, KC_6,    KC_7,    KC_8,    KC_9,    KC_0,    KC_PSCR, \
-    KC_GRV,  KC_Q,    KC_W,    KC_E,    KC_R,    KC_T,    KC_MINS,                        KC_EQL , KC_Y,    KC_U,    KC_I,    KC_O,    KC_P,    KC_BSLS, \
-    KC_TAB,  KC_A,    KC_S,    KC_D,    KC_F,    KC_G,    KC_DEL ,                        KC_BSPC, KC_H,    KC_J,    KC_K,    KC_L,    KC_SCLN, KC_QUOT, \
+    KC_GRV,  KC_1,    KC_2,    KC_3,    KC_4,    KC_5,    KC_LBRC,                        KC_RBRC, KC_6,    KC_7,    KC_8,    KC_9,    KC_0,    KC_PSCR, \
+    KC_TAB,  KC_Q,    KC_W,    KC_E,    KC_R,    KC_T,    KC_MINS,                        KC_EQL , KC_Y,    KC_U,    KC_I,    KC_O,    KC_P,    KC_BSLS, \
+    KC_LCTL, KC_A,    KC_S,    KC_D,    KC_F,    KC_G,    KC_DEL ,                        KC_BSPC, KC_H,    KC_J,    KC_K,    KC_L,    KC_SCLN, KC_QUOT, \
     KC_LSFT, KC_Z,    KC_X,    KC_C,    KC_V,    KC_B,    KC_SPC ,                        KC_ENT , KC_N,    KC_M,    KC_COMM, KC_DOT,  KC_SLSH, KC_RSFT, \
-    KC_LCTL, KC_LGUI, KC_LALT, EISU,             LOWER,   KC_SPC ,_______,        _______,KC_ENT , RAISE,            KC_LEFT, KC_DOWN, KC_UP,   KC_RGHT  \
+    KC_LCTL, KC_LGUI, KC_LALT, KC_LGUI,          LOWER,   KC_SPC , KC_SPC,        KC_SPC ,KC_SPC , RAISE,            KC_LEFT, KC_DOWN, KC_UP,   KC_RGHT  \
   ),

   /* Lower
@@ -81,7 +81,7 @@
   [_RAISE] = LAYOUT(
     KC_F11,  KC_F1,   KC_F2,   KC_F3,   KC_F4,   KC_F5,   KC_LCBR,                        KC_RCBR, KC_F6,   KC_F7,   KC_F8,   KC_F9,   KC_F10,  KC_F12,  \
     KC_TILD, KC_EXLM, KC_AT,   KC_HASH, KC_DLR,  KC_PERC, KC_UNDS,                        KC_PLUS, KC_CIRC, KC_AMPR, KC_ASTR, KC_LPRN, KC_RPRN, KC_PIPE, \
-    KC_TAB,  KC_1,    KC_2,    KC_3,    KC_4,    KC_5,    KC_DEL ,                        KC_BSPC, KC_H,    KC_J,    KC_K,    KC_L,    KC_COLN, KC_DQT , \
+    KC_TAB,  KC_1,    KC_2,    KC_3,    KC_4,    KC_5,    KC_DEL ,                        KC_BSPC, KC_H,    KC_MINS, KC_EQL,  KC_LBRC, KC_RBRC, KC_DQT , \
     KC_LSFT, KC_6,    KC_7,    KC_8,    KC_9,    KC_0,    KC_SPC ,                        KC_ENT , KC_N,    KC_M,    KC_LT,   KC_GT,   KC_QUES, KC_RSFT, \
     KC_LCTL, KC_LGUI, KC_LALT, EISU,             LOWER,   KC_SPC ,_______,        _______,KC_ENT , RAISE,            KC_HOME, KC_PGDN, KC_PGUP, KC_END   \
   ),
